브레이크 디스크 휨 점검, 눈대중과 게이지 차이는?

이 글 안내

• 브레이크 디스크 휨 점검은 눈으로 흔들림을 찾는 방식보다 다이얼 테스트 인디케이터로 런아웃을 재는 방식이 정확해요. 10월 장거리 주행이나 겨울 보관 전 점검에서는 측정값뿐 아니라 디스크 체결 상태와 차종별 허용값까지 함께 확인해야 합니다.
• 기온이 내려가는 가을에는 주행 빈도가 줄기 전 브레이크 상태를 확인하려는 수요가 늘어납니다. 계절이 바뀌는 시기에는 평소 놓치기 쉬운 점검 항목을 다시 살펴보기 좋습니다. 제동할 때 레버나 페달에 일정한 맥동이 느껴지더라도 디스크 휨으로 바로 단정할 수 없으며, 패드 상태와 캘리퍼 작동, 휠 베어링 유격 등 다른 조건을 먼저 분리해야 해요.
• 눈대중과 다이얼 게이지 측정의 차이

브레이크 디스크 휨 점검은 눈으로 흔들림을 찾는 방식보다 다이얼 테스트 인디케이터로 런아웃을 재는 방식이 정확해요. 10월 장거리 주행이나 겨울 보관 전 점검에서는 측정값뿐 아니라 디스크 체결 상태와 차종별 허용값까지 함께 확인해야 합니다.

기온이 내려가는 가을에는 주행 빈도가 줄기 전 브레이크 상태를 확인하려는 수요가 늘어납니다. 계절이 바뀌는 시기에는 평소 놓치기 쉬운 점검 항목을 다시 살펴보기 좋습니다. 제동할 때 레버나 페달에 일정한 맥동이 느껴지더라도 디스크 휨으로 바로 단정할 수 없으며, 패드 상태와 캘리퍼 작동, 휠 베어링 유격 등 다른 조건을 먼저 분리해야 해요.

비교 기준	핵심 내용
눈대중과 다이얼 게이지 측정의 차이	첫째, 육안 확인은 손상 선별에 사용합니다 디스크를 천천히 돌리며 균열, 깊은 홈, 비정상적인 변색, 이물질을 살피는 절차는 필요해요. 디스크와 고정된 기준점 사이의 간격이 미세하게 변하는 현상은 눈대중으로 정량화하기 어려워 정상과 불량을 판정하는 근거로는 부족합니다.
Laser 6084와 일반 점검 방식 비교	Laser 6084는 다이얼 테스트 인디케이터, 고정 플라이어, 가변 포스트로 구성된 3피스 키트예요. 제조사인 Tool Connection은 자동차와 모터사이클의 브레이크 디스크를 비롯한 회전 부품의 런아웃 측정용으로 안내합니다. 제품 페이지에 표시된 게이지 정확도는 0.01mm이고 총 변위 범위는 10mm입니다.
측정 전 조건이 결과를 바꿉니다	첫째, 차체를 안정적으로 지지합니다 제조사 설명서는 차량을 적절한 잭 스탠드 또는 리프트로 지지하라고 안내합니다. 오토바이는 차종에 맞는 프런트 스탠드나 리프트를 사용하고 전도 가능성을 통제해야 하며, 잭 하나만 받친 상태에서 휠을 돌리거나 손을 넣어서는 안 돼요.
영점 설정과 허용값 비교 순서	게이지 본체와 포스트를 단단히 고정한 뒤 측정 팁을 디스크 면에 안정적으로 접촉시킵니다. 팁이 깊은 홈, 타공 구멍, 가장자리 턱을 지나면 바늘이 급격히 움직일 수 있으므로 가능한 한 연속된 마찰면을 따라가도록 위치를 정해요. Laser 설명서는 디스크의 최저값에서 게이지를 영점으로 설정하고 디스크를 한 바퀴 천천히 돌려 런아웃을 기록하도록 안내합니다.

눈대중과 다이얼 게이지 측정의 차이

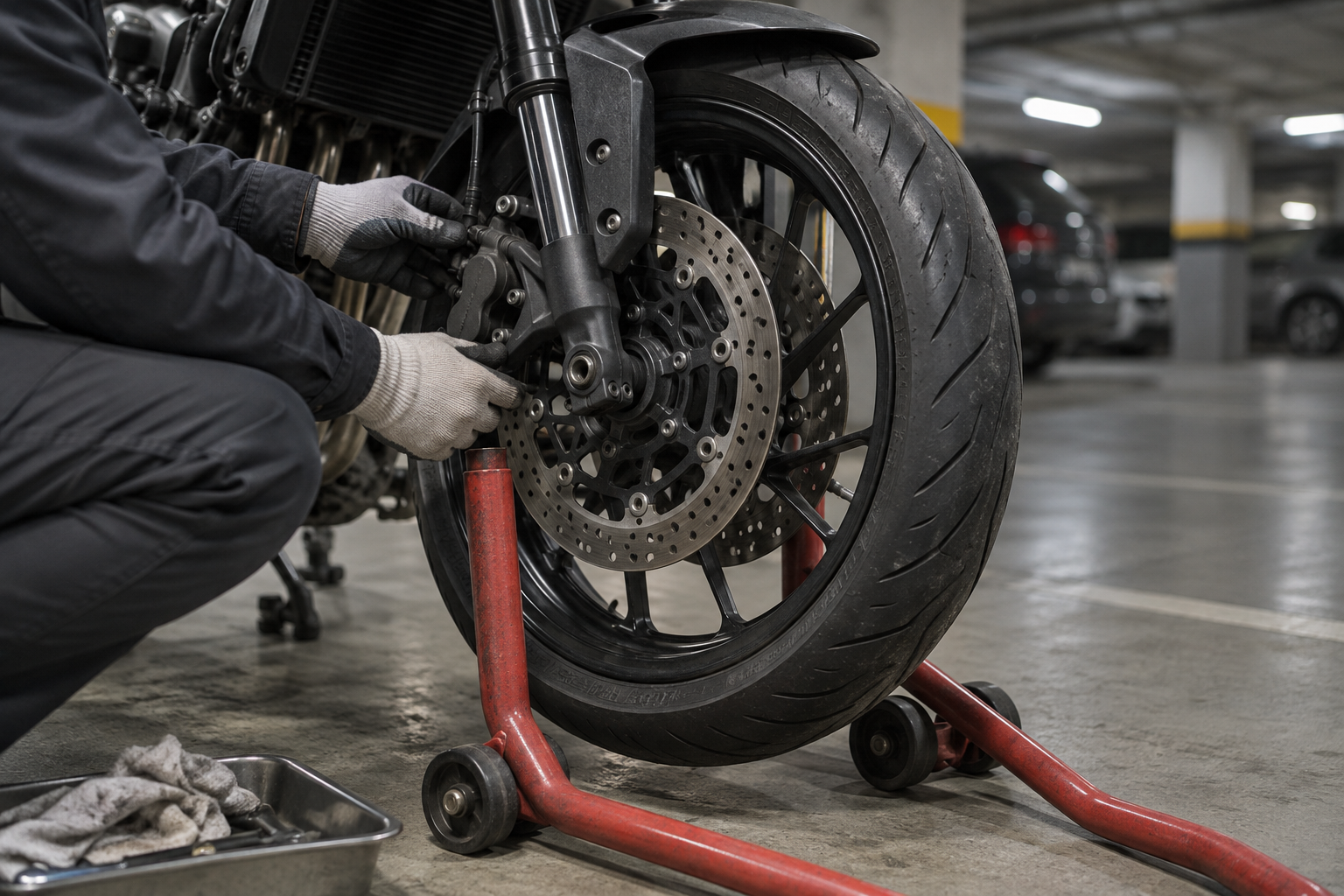

오토바이 브레이크 디스크 휨 점검 전 외관을 확인하는 모습

첫째, 육안 확인은 손상 선별에 사용합니다

디스크를 천천히 돌리며 균열, 깊은 홈, 비정상적인 변색, 이물질을 살피는 절차는 필요해요. 디스크와 고정된 기준점 사이의 간격이 미세하게 변하는 현상은 눈대중으로 정량화하기 어려워 정상과 불량을 판정하는 근거로는 부족합니다.

둘째, 고정된 게이지로 축 방향 변위를 잽니다

다이얼 테스트 인디케이터의 측정 팁을 디스크 면에 대고 바퀴를 한 바퀴 돌리면 바늘이 이동해요. 이때 나타난 최댓값과 최솟값의 차이가 해당 위치에서 확인한 런아웃이며, 단순히 바늘이 움직였다는 사실만으로 교환 여부를 정하지는 않습니다.

셋째, 반복 측정으로 국부 오차를 구분합니다

Laser 사용설명서는 더 정확히 확인하려면 디스크 양쪽 면과 각 면의 두 곳 이상 반경에서 측정하도록 안내해요. 한 지점의 값만 보면 오염, 측정 팁의 위치, 디스크 표면 홈에 따른 영향을 디스크 전체의 휨으로 오해할 수 있습니다.

육안 점검은 손상을 찾는 절차이고, 런아웃 판정은 고정된 기준점에서 얻은 측정값으로 합니다.

Laser 6084와 일반 점검 방식 비교

Laser 6084는 다이얼 테스트 인디케이터, 고정 플라이어, 가변 포스트로 구성된 3피스 키트예요. 제조사인 Tool Connection은 자동차와 모터사이클의 브레이크 디스크를 비롯한 회전 부품의 런아웃 측정용으로 안내합니다.

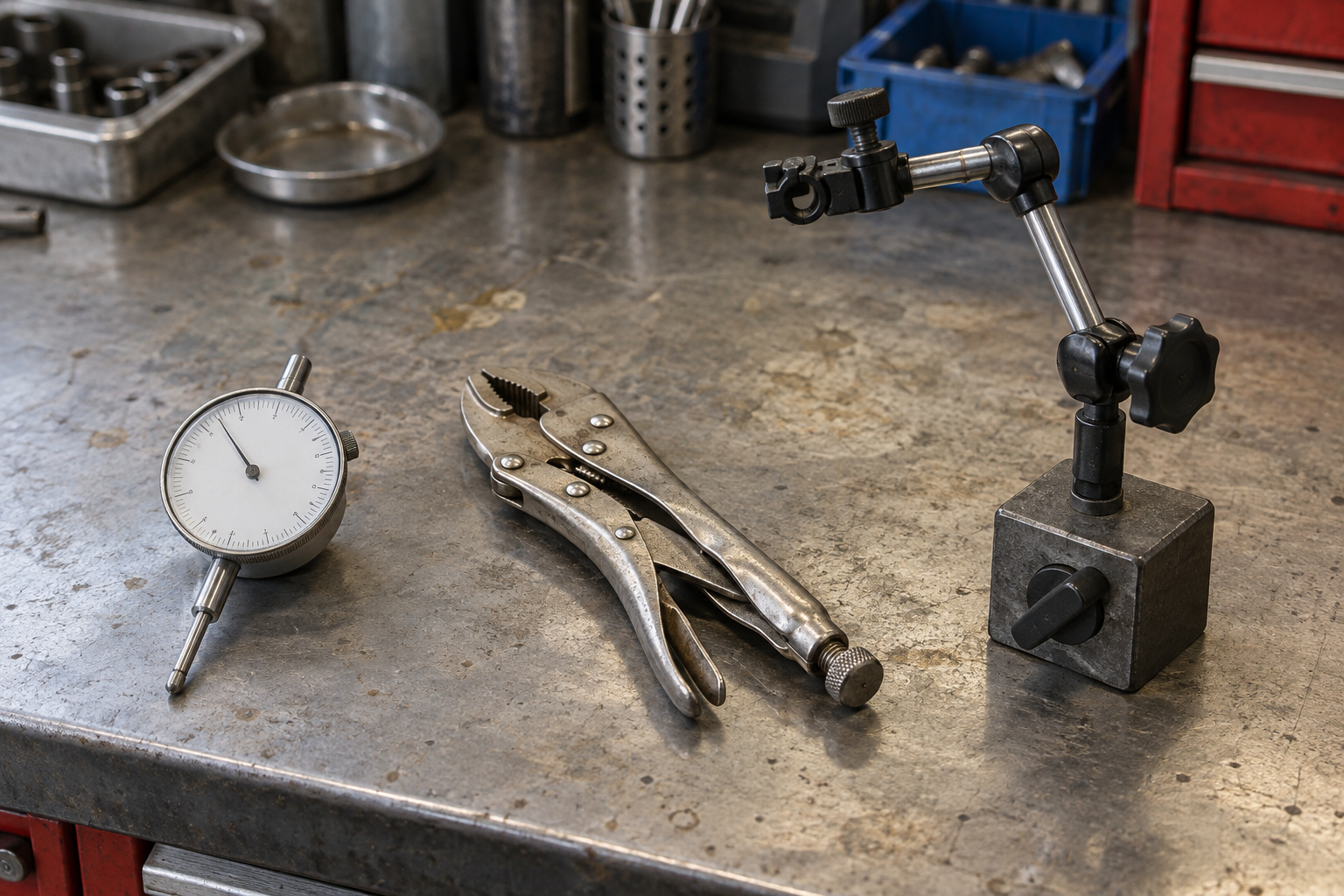

브레이크 디스크 런아웃 측정에 필요한 다이얼 게이지와 고정 도구 구성

제품 페이지에 표시된 게이지 정확도는 0.01mm이고 총 변위 범위는 10mm입니다. 게이지가 값을 얼마나 세밀하게 표시하는지를 설명하는 사양이지, 모든 오토바이 디스크에 공통으로 적용되는 허용 휨 수치는 아닙니다.

전용 키트의 핵심은 특정 브랜드보다 게이지를 움직이지 않게 고정할 수 있는 구조입니다. 일반 다이얼 게이지와 별도 스탠드를 사용해도 측정 원리는 같지만, 고정 지점이 흔들리거나 포스트가 휘면 바늘 변화에 공구 움직임까지 포함될 수 있어요.

고정 플라이어가 오토바이의 포크나 캘리퍼 주변에 실제로 설치되는지도 확인해야 합니다. 브레이크 호스와 ABS 센서 배선에 압력을 주거나 회전하는 휠과 간섭하는 위치라면 해당 고정 방식은 적합하지 않아요.

측정 전 조건이 결과를 바꿉니다

첫째, 차체를 안정적으로 지지합니다

제조사 설명서는 차량을 적절한 잭 스탠드 또는 리프트로 지지하라고 안내합니다. 오토바이는 차종에 맞는 프런트 스탠드나 리프트를 사용하고 전도 가능성을 통제해야 하며, 잭 하나만 받친 상태에서 휠을 돌리거나 손을 넣어서는 안 돼요.

둘째, 디스크 체결과 장착면을 확인합니다

디스크가 허브에 단단히 체결되지 않았거나 장착면 사이에 녹과 이물질이 끼어 있으면 측정값이 달라질 수 있어요. 플로팅 디스크는 구조상 캐리어와 로터 사이에 움직임이 있으므로, 흔들림만 보고 고정식 디스크와 같은 방식으로 결론을 내리면 안 됩니다.

셋째, 패드가 측정을 방해하지 않게 합니다

Laser 사용설명서는 측정 전에 브레이크 패드가 디스크에서 물러났는지 확인하도록 안내합니다. 패드가 계속 닿으면 바퀴가 부드럽게 회전하지 않고, 회전 과정에서 디스크에 가해지는 힘이 일정하지 않아 바늘을 읽기 어려워져요.

패드나 캘리퍼를 분리해야 한다면 정비 매뉴얼의 작업 순서와 체결 기준을 따라야 합니다. 캘리퍼를 브레이크 호스에 매달지 말고, 작업 후에는 체결 상태와 브레이크 작동을 다시 확인해야 해요.

휠 베어링이나 축에 유격이 있으면 디스크 자체가 아니라 휠 전체의 움직임이 측정될 수 있습니다. 게이지를 설치하기 전 휠을 잡고 비정상적인 유격이 있는지 확인하고, 유격이 감지되면 디스크 판정보다 원인 점검을 우선합니다.

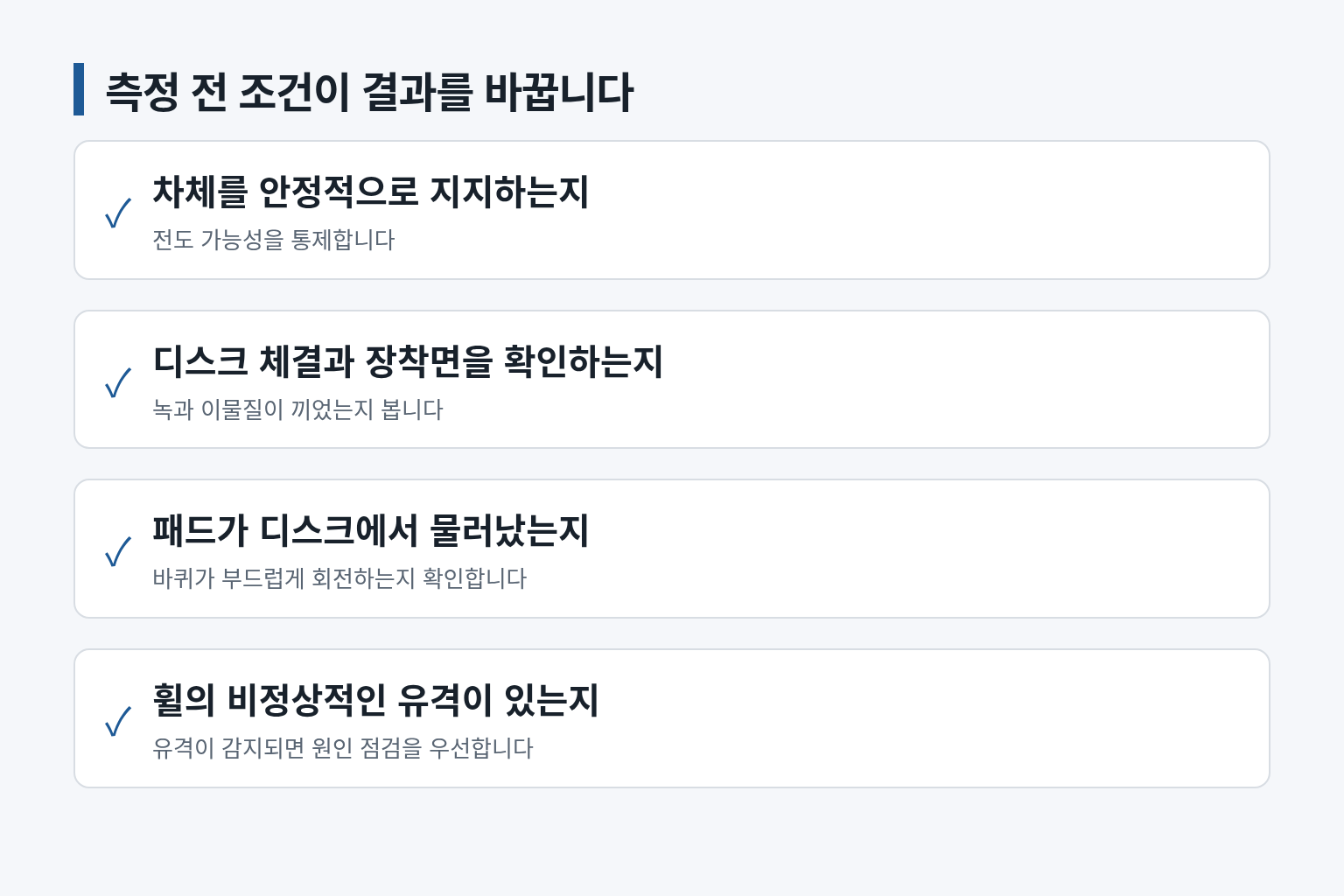

측정 전 결과에 영향을 주는 브레이크 디스크 점검 조건을 정리한 정보 그림입니다

영점 설정과 허용값 비교 순서

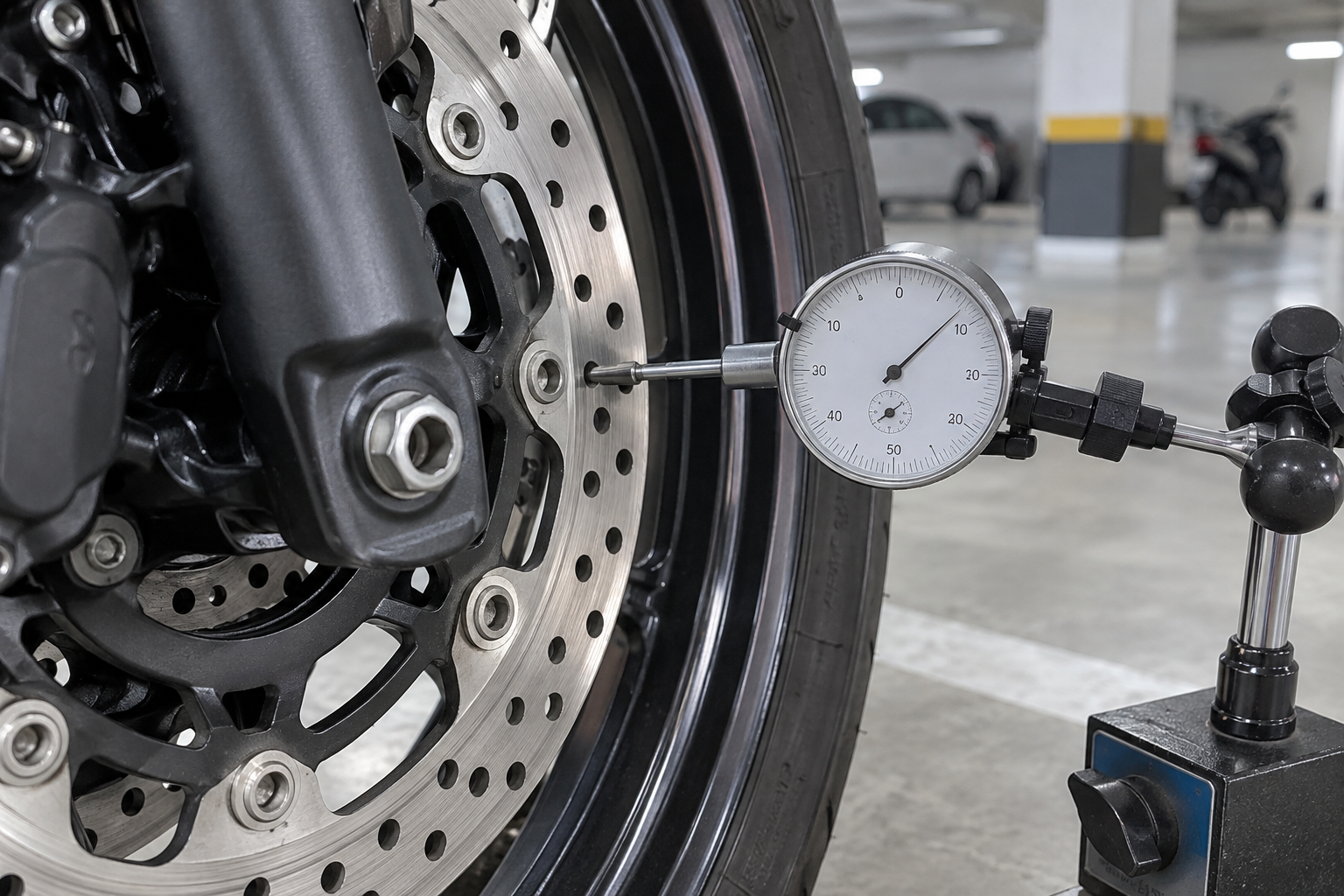

다이얼 게이지를 이용한 오토바이 브레이크 디스크 런아웃 측정 위치

게이지 본체와 포스트를 단단히 고정한 뒤 측정 팁을 디스크 면에 안정적으로 접촉시킵니다. 팁이 깊은 홈, 타공 구멍, 가장자리 턱을 지나면 바늘이 급격히 움직일 수 있으므로 가능한 한 연속된 마찰면을 따라가도록 위치를 정해요.

Laser 설명서는 디스크의 최저값에서 게이지를 영점으로 설정하고 디스크를 한 바퀴 천천히 돌려 런아웃을 기록하도록 안내합니다. 회전 중 게이지를 누르거나 스탠드를 건드리지 말고, 같은 방향과 같은 위치에서 반복했을 때 값이 재현되는지 확인해야 해요.

첫 측정이 끝나면 반대쪽 면과 다른 반경에서도 같은 절차를 반복합니다. 값이 측정할 때마다 크게 달라진다면 디스크 교환을 결정하기보다 게이지 고정, 팁 각도, 표면 이물질, 휠 유격부터 다시 확인하는 편이 타당해요.

최종 판정 기준은 Laser 6084의 0.01mm 정확도나 10mm 범위가 아니라 해당 오토바이 제조사의 정비 데이터입니다. 허용 런아웃은 차종과 디스크 구조에 따라 다를 수 있으므로 범용 수치를 적용하지 말고 서비스 매뉴얼의 점검 위치와 한계값을 대조해야 합니다.

허용값을 넘는 결과가 반복되거나 제동 맥동, 균열, 비정상적인 마모가 함께 보이면 운행을 이어가기 전에 전문 정비점에서 확인하는 것이 안전해요. 10월 보관 전 점검이라도 측정값이 정상이라는 이유만으로 패드 잔량, 브레이크액 상태, 캘리퍼 작동 점검을 생략해서는 안 됩니다.

브레이크 디스크 휨 점검의 선택 원칙은 간단해요. 외관 확인으로 손상 가능성을 선별하고, 안정적으로 고정한 게이지로 여러 위치를 반복 측정한 뒤 해당 차종의 공식 허용값과 비교해야 실제 정비 판단에 활용할 수 있습니다.

자주 묻는 질문

Q. 브레이크 디스크가 휘었는지 눈으로 확인할 수 있나요?

큰 손상은 볼 수 있지만 미세한 런아웃은 눈대중으로 판정하기 어렵습니다. 고정된 다이얼 게이지의 반복 측정값을 차종별 허용값과 비교해야 합니다.

Q. Laser 6084의 0.01mm가 디스크 허용 휨 기준인가요?

아닙니다. 0.01mm는 제조사가 안내한 게이지 정확도이며, 허용 런아웃은 오토바이 제조사의 정비 데이터를 확인해야 합니다.

Q. 런아웃 측정값이 크면 디스크만 교환하면 되나요?

바로 단정하면 안 됩니다. 디스크 체결, 장착면 이물질, 휠 베어링 유격과 게이지 고정 상태를 확인한 뒤 같은 조건에서 재측정해야 합니다.
